什么是電磁兼容性（EMC）測試？

電磁兼容性測試測量任何電子設備、設備或系統在電磁環境中工作的程度，而不受干擾或?qū)θ魏纹渌挛锂a(chǎn)生任何電磁干擾。

為什么測試電磁兼容性如此重要？

      電磁兼容測試對于確保電磁環境中的設備工作是必不可少的。此外，EMC符合性認證在包括美國在內的世界大多數市場都是強制性的，歐洲、中國、澳大利亞和新西蘭。EMC符合性測試使您能夠滿足法規要求，并提高產品的性能。

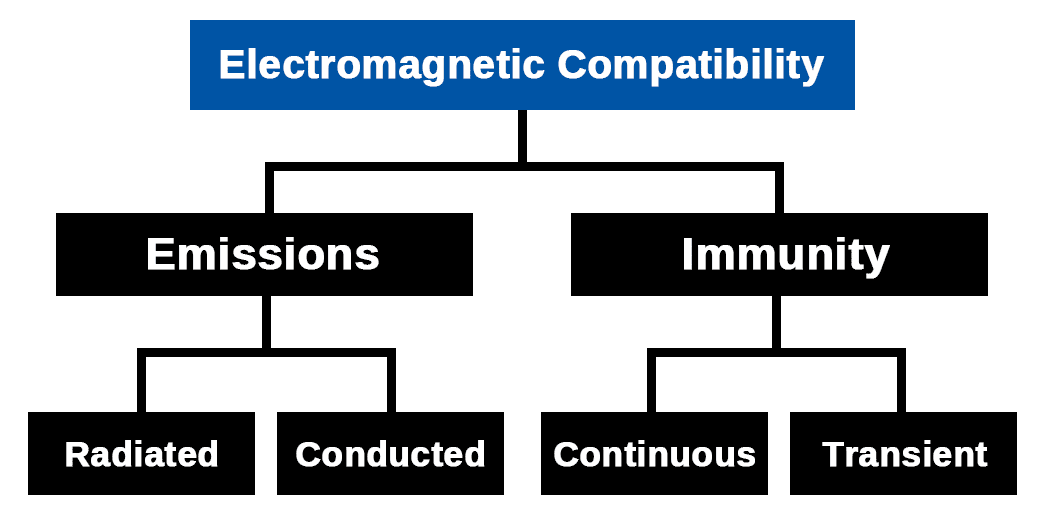

EMC一般分為兩大類。它們涉及設備發出的電磁干擾，以及設備對電磁干擾的敏感性。

1.排放量：

發射是電子系統或裝置產生的電磁干擾，可能影響在同一環境中的其他電子設備的性能/干擾。這一階段的測試通常被稱為電磁干擾或電磁干擾。

2.免疫和易感性：

這是指電子設備在電磁環境中能夠充分發揮功能而不受其他電子裝置排放物影響的程度。免疫是一個裝置的抗藥性，而易感性則是它被干擾的可能性。這兩個詞是對立的。

我們現在將更詳細地查看這些類別中的每一個，解釋它們中的不同子類別以及使用的EMC測試方法。

EMC排放測試

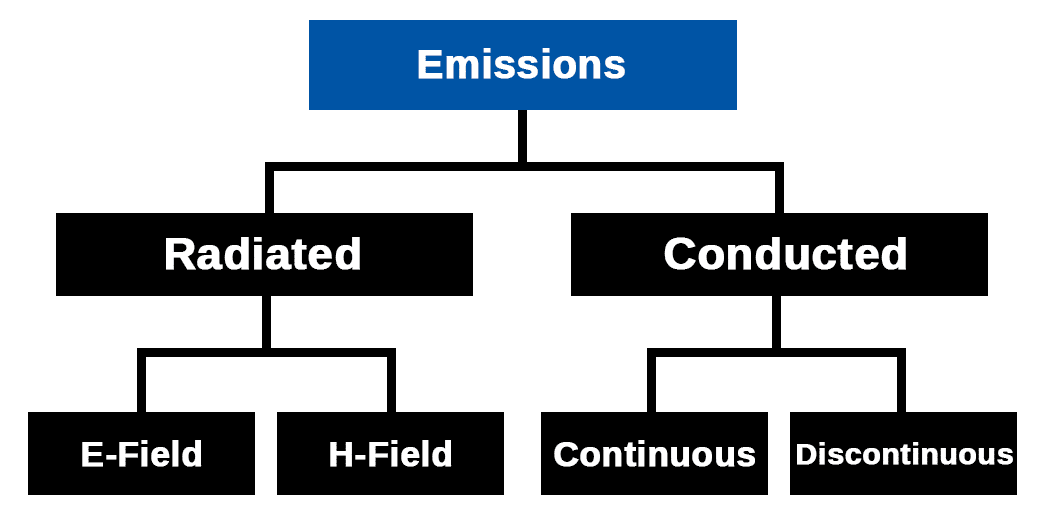

電磁場有兩個主要組成部分：磁場(H-場)，以安培/米為單位；電場(E-場)，以伏特/米為單位。這項測試分為兩部分，分別是EMC排放的兩類：輻射排放和傳導排放。輻射排放量涉及H場和E場，而傳導排放既可以是連續的，也可以是不連續的.

E場輻射排放

由電氣系統或設備產生的頻率產生的任何電磁干擾都是輻射發射的。輻射的排放物通過空氣直接從設備或任何設備的互聯電纜。EMC測試實驗室將使用EMI接收機和測量天線或頻譜分析儀來測量輻射發射。

H場輻射排放

H-場是磁場，這是用EMI接收機和測量天線或頻譜分析儀來測量的。電磁兼容測試中常用的磁場天線是環形天線。在EMC符合性測試中，使用了一種稱為Van Veen環路的特殊天線，用于測量電子設備或系統在三個不同軸上的發射量。

傳導排放(連續和不連續)

連續和不連續的傳導性排放都是電磁干擾它們來自于電子設備或系統內部產生的頻率。這些排放物與電纜一起攜帶，如電力導體或電信端口。連續排放經常以一定的頻率排放，而不連續的排放則不是固定的或可預測的。對于這兩種類型的傳導排放，EMC測試實驗室將在EMI接收器上測量傳導排放。

電磁兼容抗擾度測試

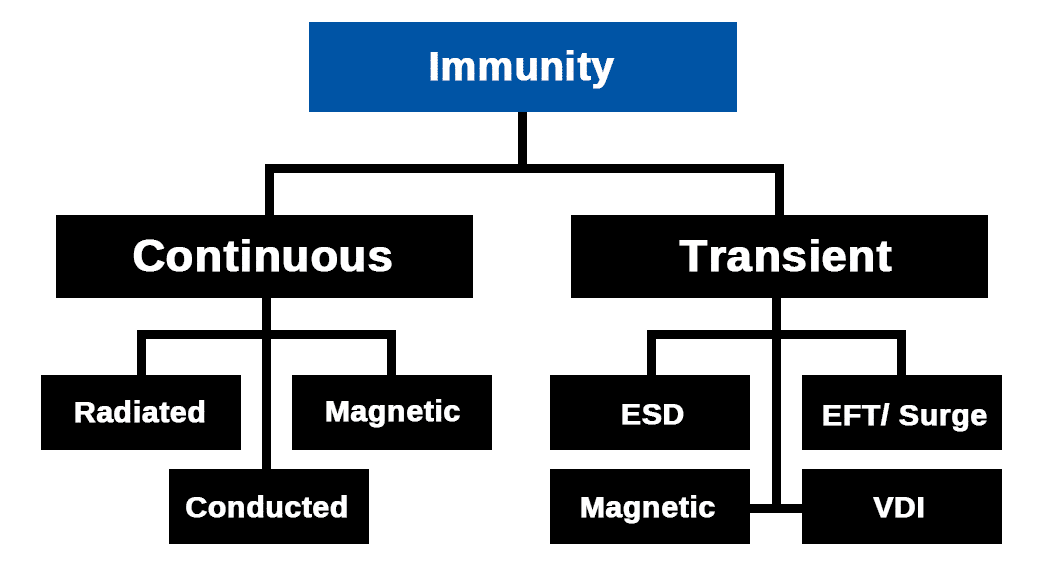

在對設備抗擾性進行EMC遵從性測試時，測試可以是連續的，也可以是瞬態的。這可能取決于正在測試的電氣設備或系統的類型。瞬態測試通常用于可能出現突然能量爆發的電，而連續測試則用于模擬射頻接近。

連續免疫測試

有幾種類型的EMC符合性測試方法，以持續抗擾。

輻射免疫：

被測試的設備和電纜暴露在由射頻信號發生器通過輻射天線產生的電磁場中。這是對任何需要EMC符合性測試的產品的標準測試。

工頻磁場抗擾度：

被測設備的性能是通過將其放置在由50/60 Hz振蕩的磁線圈產生的波動磁場中來評估的。通常只適用于磁感應器件。

進行豁免：

電磁場通過注入裝置產生并連接到產品的信號、電源端口或數據。它通常適用于交流和直流端口，以及任何超過3米長的信號電纜。

瞬態抗擾度試驗

瞬態抗擾度測試是電磁兼容測試的另一種基本形式。使用了幾種測試，其中包括對以下方面的測試：

靜電放電：

被測試設備的外殼暴露在ESD脈沖和耦合面中，在被測試的特定標準的精確水平上。

浪涌：

浪涌測試適用于被測試設備的主端口，通常適用于交流端口，偶爾適用于直流端口，也適用于信號電纜超過30米的情況。

電快速瞬變和爆發：

快速瞬態測試是對交流電源端口、直流端口和超過3米長的信號電纜進行EMC測試的過程。快速瞬變是一種高幅度重復頻率脈沖，通常由高速開關事件觸發。

脈沖磁場：

接受EMC順應性測試的產品被放置在磁環內，然后暴露在由瞬態發生器產生的磁場脈沖中。

電壓變化和下降：

這種電磁兼容測試可以模擬電網中存在的任何故障。故障通常是由停電或負荷的劇烈變化引起的。這種測試只用于交流輸入端口。

結語

EMC測試方法對于保持電子設備和系統的質量和性能至關重要。它還確保它們符合遵守標準。本指南概述了電磁兼容性(EMC)測試的主要方法。這些測試可以由EMC測試實驗室使用專業設備進行。
